Enterprise Architect - (소스 분석 도구) ★★★★★

shint의 이미지





Enterprise Architect 소스 분석 도구 ★★★★★






1. 다운 받아서. 설치 한다.


http://www.sparxsystems.com/

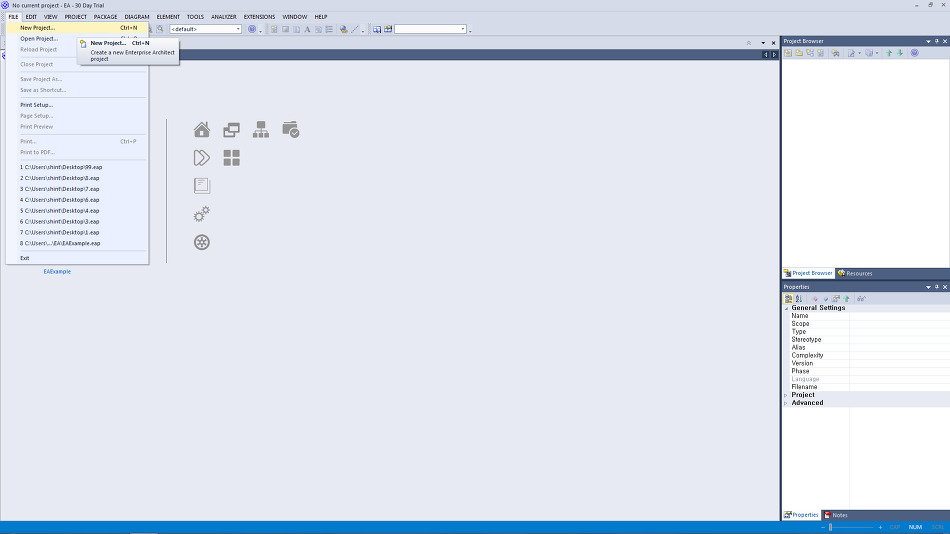

2. new Project 를 생성 한다.


.eap 파일이 생성 된다.

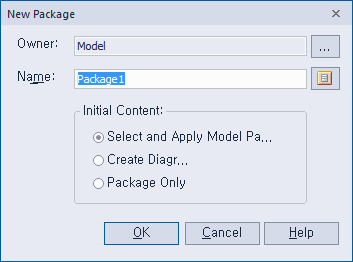

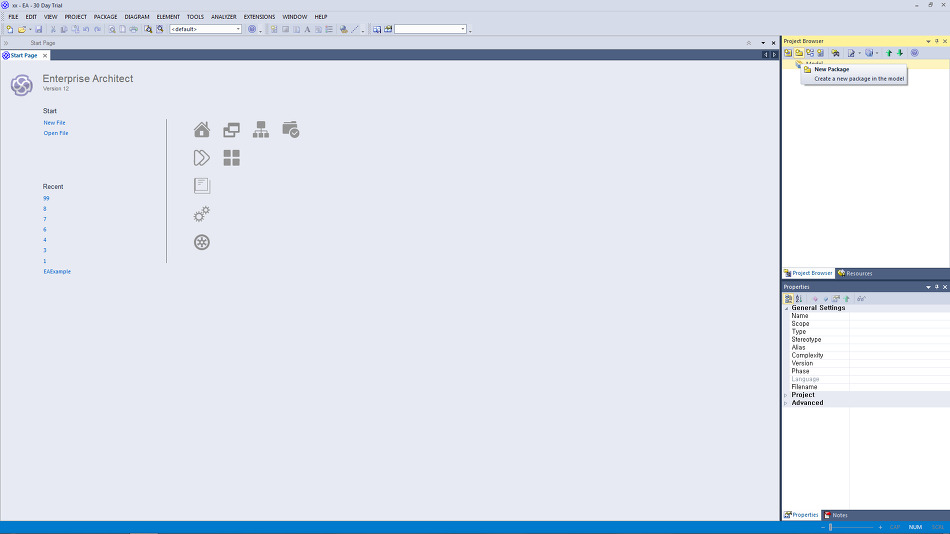

3. 오른쪽 Project Brower 윈도우에서 new Pakage 를 생성 한다.


패키지 폴더만 생성 되면 된다.


OK Cancel 아무거나 눌러도 생성만 되면 된다.

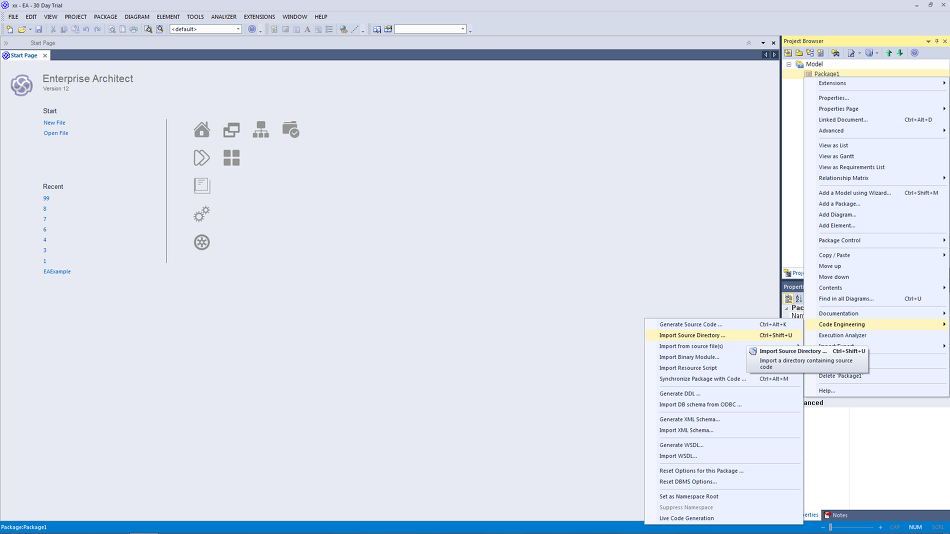

4. Pakage 폴더에서 마우스 우측 버튼을 누르면. 팝업 메뉴가 보이는데. 거기서 Code Engineering - Import Source Directory 를 선택 한다.

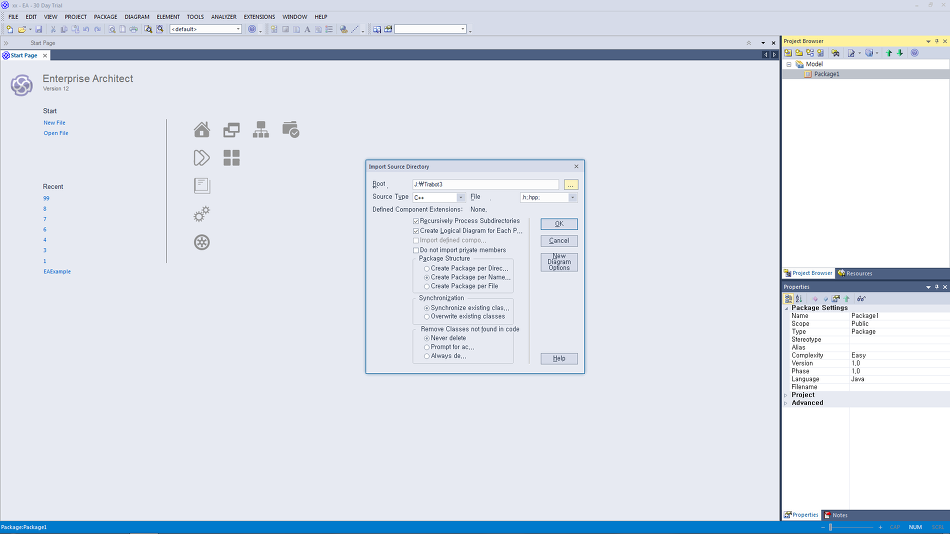

원하는 폴더를 ... 버튼으로 선택한후. OK 누르자.

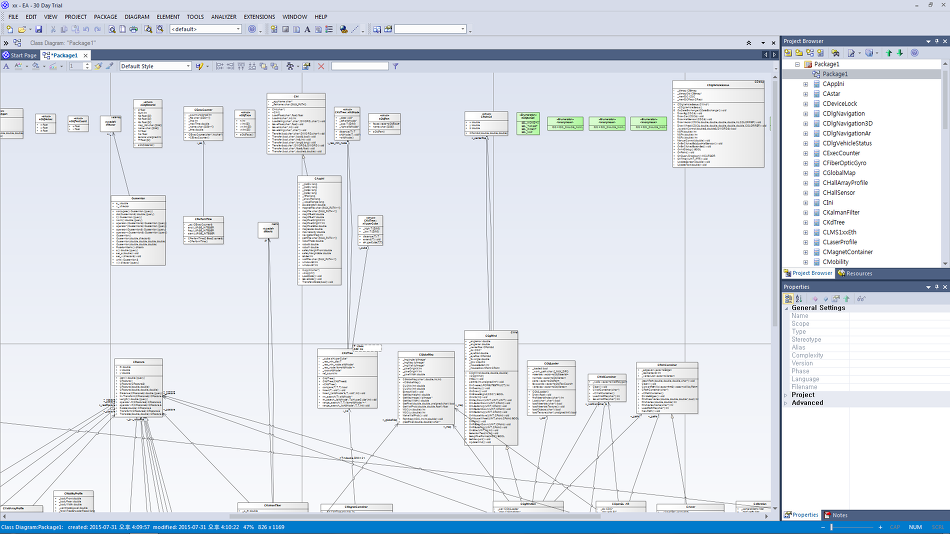

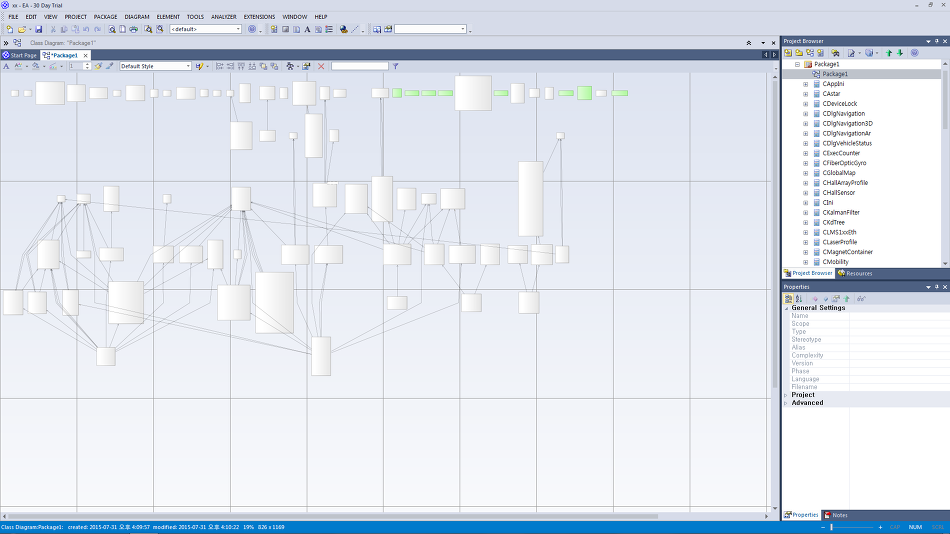

5. 그러면. C++ 소스코드가 UML 다이어그램으로 자동 생성 된다.


완료되면. Import Complete. 메시지가 보이며. Close 로 마무리한다.

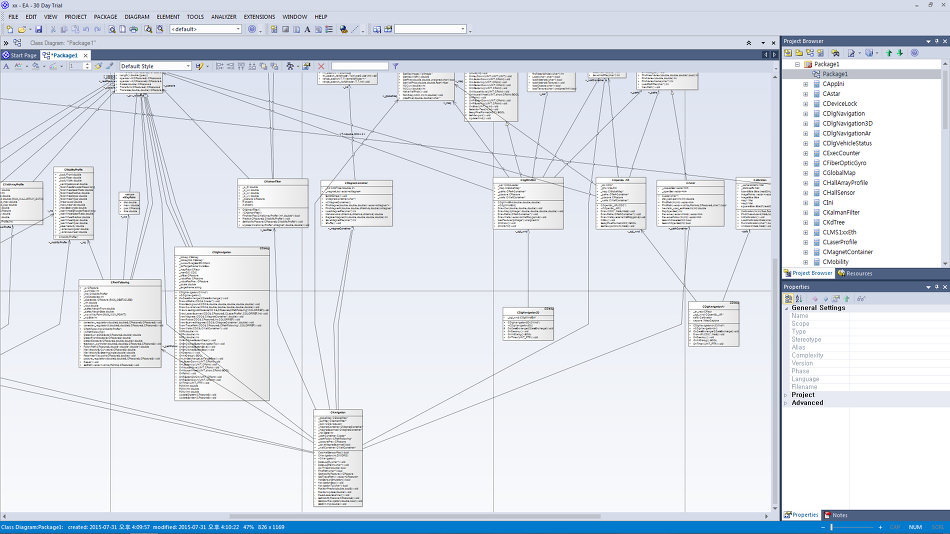

6. Pakage 를 선택하면. 다이얼로그가 보인다.

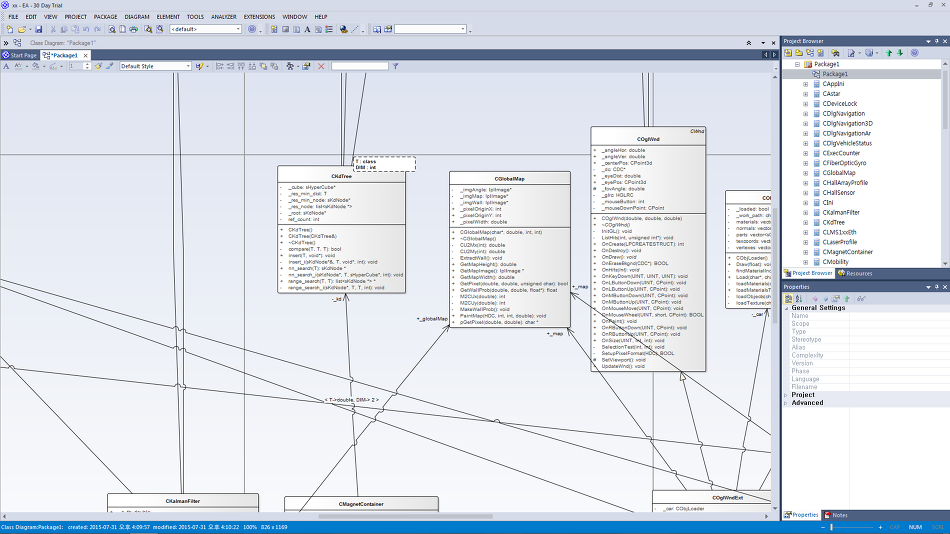

Ctrl + 마우스 휠을 누르면. 확대 축소가 된다.


마우스 가운데 버튼을 누르고 이동하면. 화면이동이 된다.

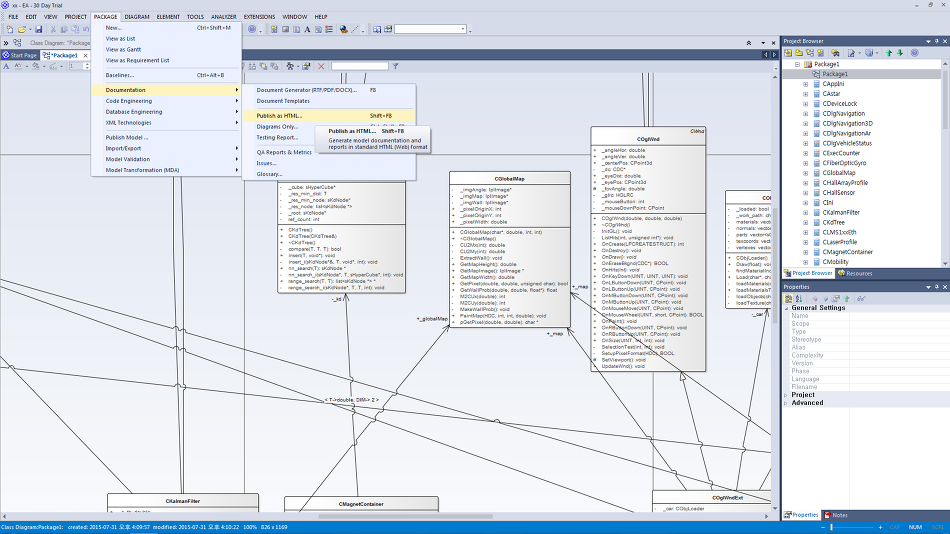

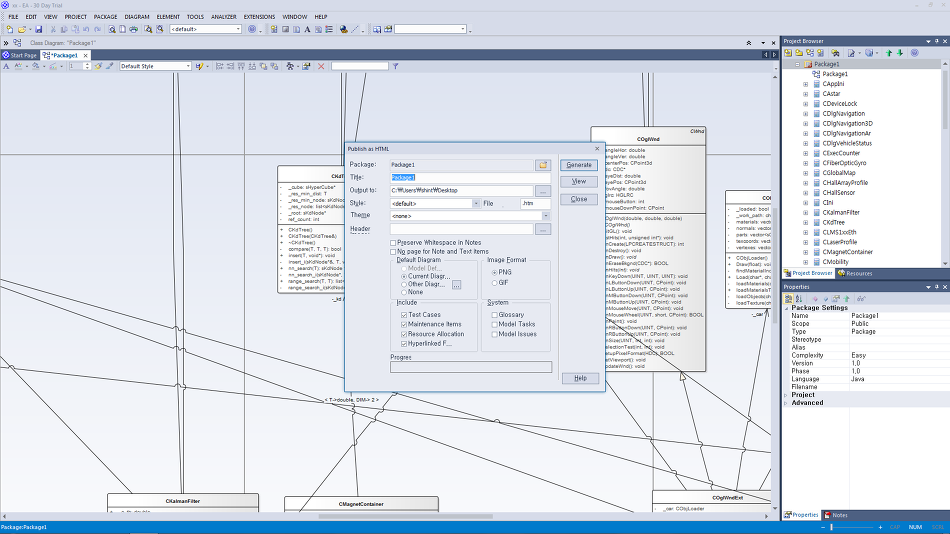

7. PAKAGE - Documentation - Publish as HTML 을 누르면.

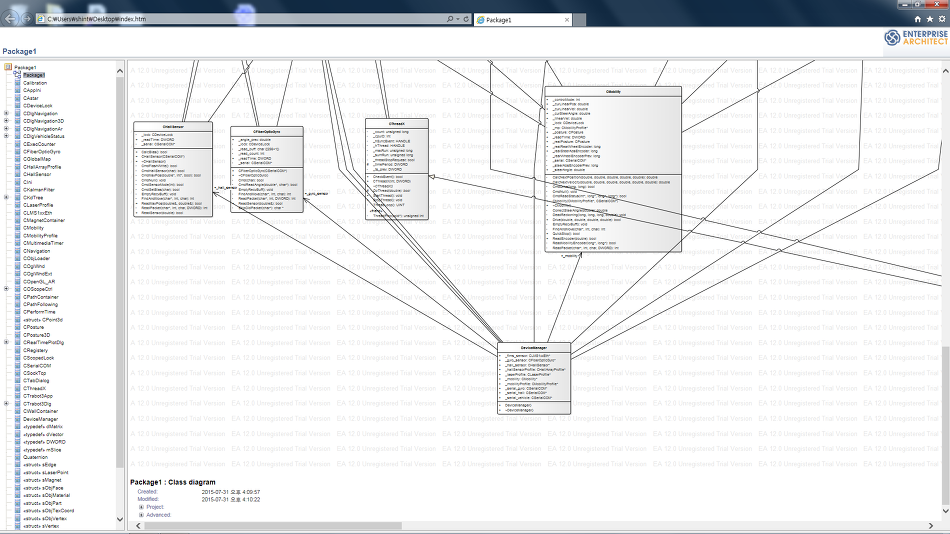

index.html 파일로 문서가 자동 생성 된다.




8. index.html 을 볼때.


차단된 컨텐츠 허용' 버튼을 선택하면. 볼 수 있게 된다.
