CPP2DIA (C++ 소스를 UML로 변환해서 보는 방법) (XSLT 포맷으로 UML 을 C++ 소스로 변환)
//
물론. Visual Studio 에서도 ClassDiagram.cd 을 지원해준다.
잘 찾아보면 .cd 파일 속성에서 XSD. XML Generator 등에 내용도 있던데... 소스를 XML로 만드는 방법을 잘 모르겠다.
//찾아보니. 이거 좋습니다.
Enterprise Architect - (소스 분석 도구) ★★★★★
http://www.devpia.com/Maeul/Contents/Detail.aspx?BoardID=51&MAEULNo=20&no=8789&ref=8789
//이거 잘 되는거 같다.
StarUML (UML <---> C++ 변환) ★★★★★
http://www.devpia.com/Maeul/Contents/Detail.aspx?BoardID=51&MAEULNo=20&no=8787&ref=8787
//
MySQL DB 를 C++ 로 변환 할 수 도 있을것 같다.
//
C++ 소스를 분석하는 몇가지를 알게 되었다.
- flowchart : C 만 되던거 같다.
- cpp2dia : 되기는 하는데 모양이 좀 ㅇ_ㅇ;; 게다가 내용이 많이 빠지기도 한다.
- doxygen : 아직 모름
- gcc xml : 아직 모름
다른 프로그램은 잘 안됐다.
http://codecat.tistory.com/418
나는 차단되서 댓글을 적을 수 없다. ㅡ_ㅡ;;
http://cpp2dia.sourceforge.net/
이렇게 하면. C++ 소스의 함수를 VI 에서 이동하기 쉽다.
ctags -R *
윈도우에서 Notepad 로 하는 방법도 있다.
http://iamaman.tistory.com/1175
해결 방법은
1. CTags 설치
http://ctags.sourceforge.net/
C:\usr\bin\ctags.exe 여기에 폴더를 만들어서 복사.
만약. J: 드라이브를 사용한다면. 여기에 생성해야 한다.
J:\usr\bin\ctags.exe
2. GraphViz 설치
http://www.graphviz.org/Download_windows.php
설치된 C:\Program Files\Graphviz2.38 폴더를
C:\Users\shint\gv1.7c 로 복사해 두어야 합니다. (임시 방편)
3. ActiveTCL 설치
http://www.activestate.com/activetcl
4. cpp2dia 설치 (최신버전 다운)
http://cpp2dia.sourceforge.net/
http://sourceforge.net/projects/cpp2dia/files/
원하는 폴더에 압축을 푼다. 나는 여기에 풀었다. (사실. 이렇게 안해도 된다)
C:\Users\shint\Desktop\test\cpp2dia
C:\Users\shint\cpp2dia 에도 넣어야 하니. 여기가 좋을것 같다. (이건 필요하다)
5. 개발자가 만든 C++ 소스 폴더로 이동
cmd
cd C:\Users\shint\Desktop\test
6. tclsh 실행
tclsh C:\Users\shint\Desktop\test\cpp2dia\cpp2dia.tclsh (이렇게 해도 되지만. 프로젝트 폴더에서 임시로 사용)

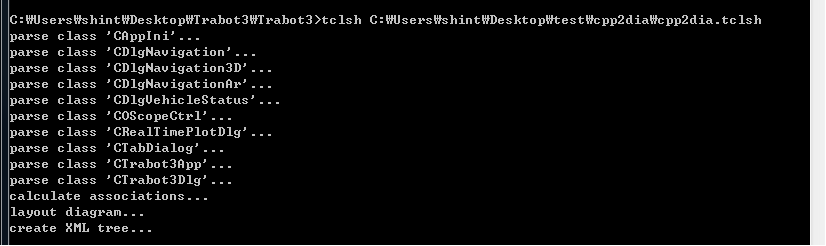

tclsh 프로그램에서 cpp2dia.tclsh 스크립트를 실행하면. 현재 프로젝트의 폴더에 있는 C++ 소스를 output.dia 파일로 생성한다.
tclsh C:\Users\shint\cpp2dia\cpp2dia.tclsh (이렇게 하면 아무 폴더에서나 된다.)
output.dia 가 생성 된다.

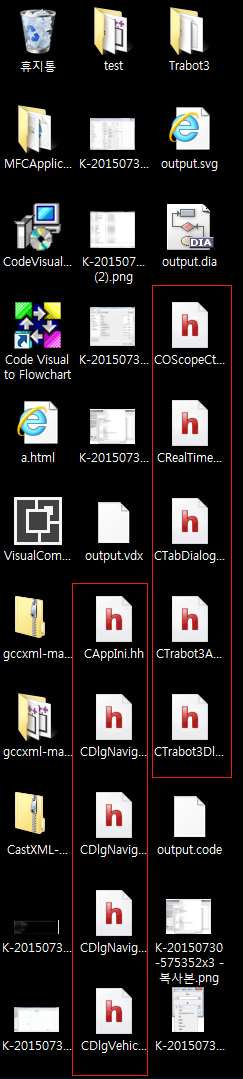

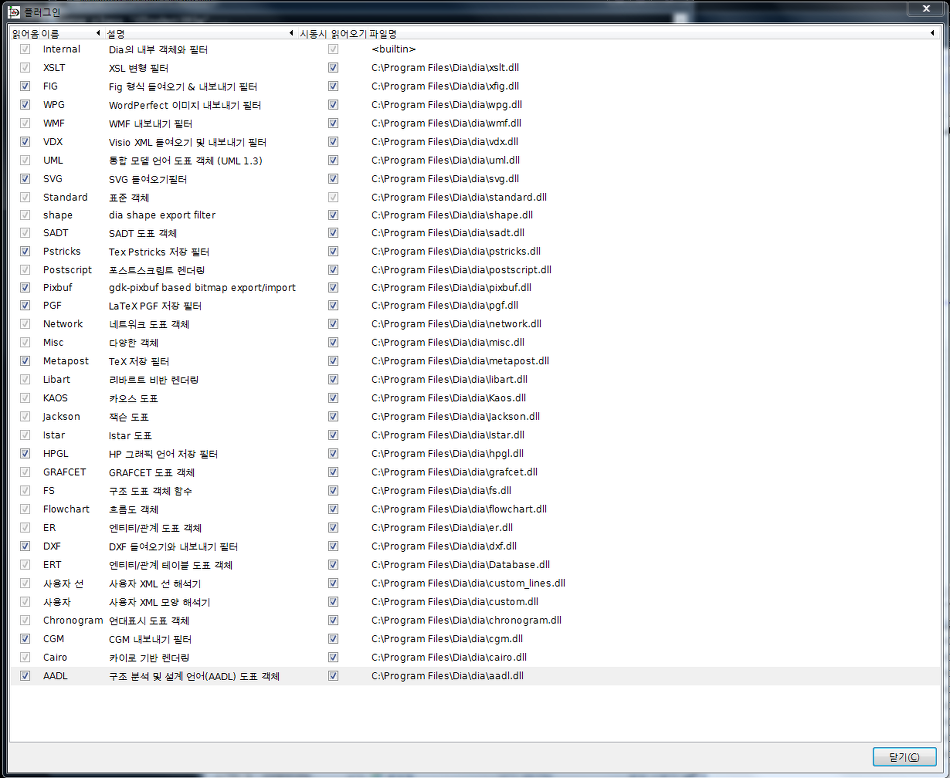

7. Dia Diagram Editor 설치
http://sourceforge.net/projects/dia-installer/?source=typ_redirect

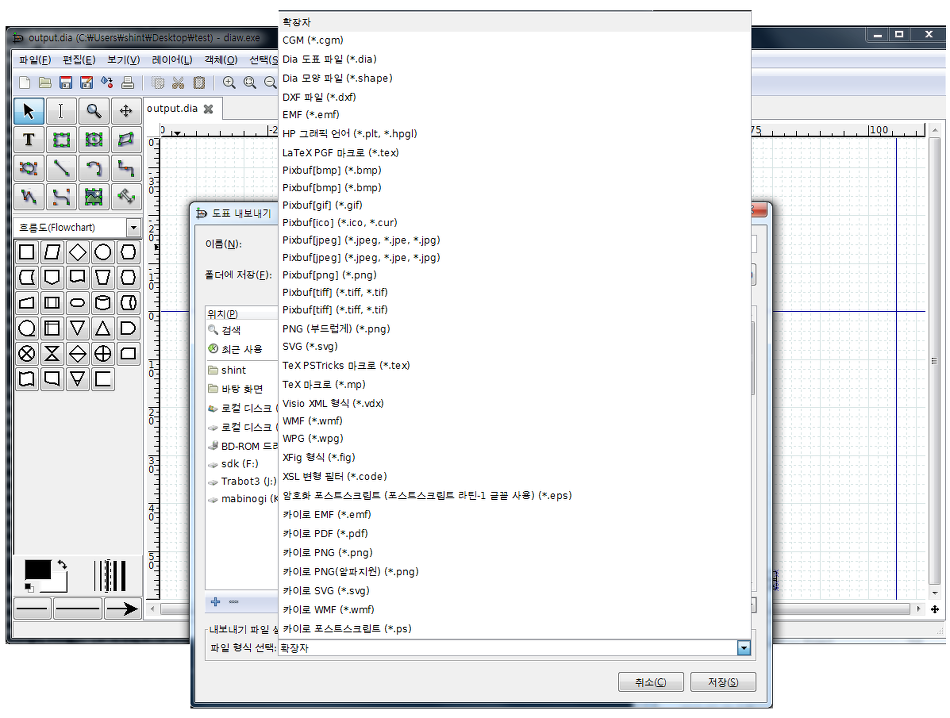

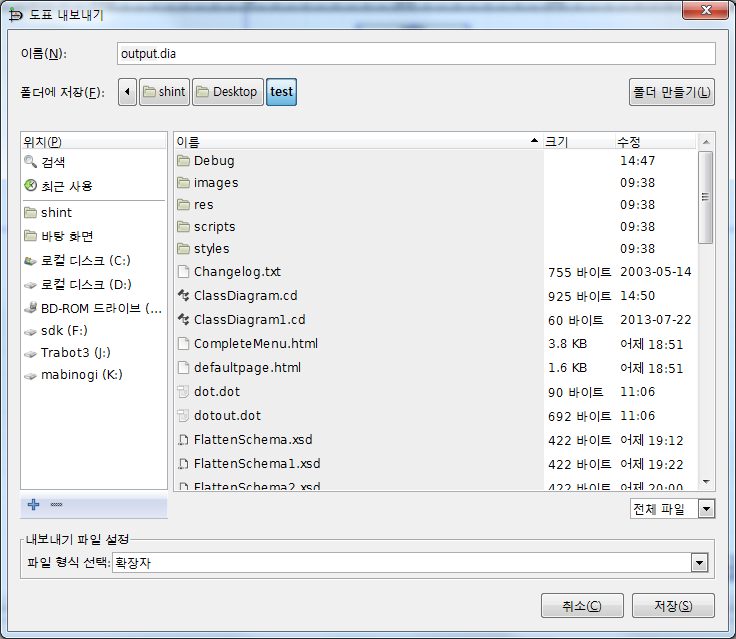

output.dia 를 GUI 로 볼 수 있다.
그다지. 만족 스럽지는 않은 화면이다. ㅡ_ㅡ;;

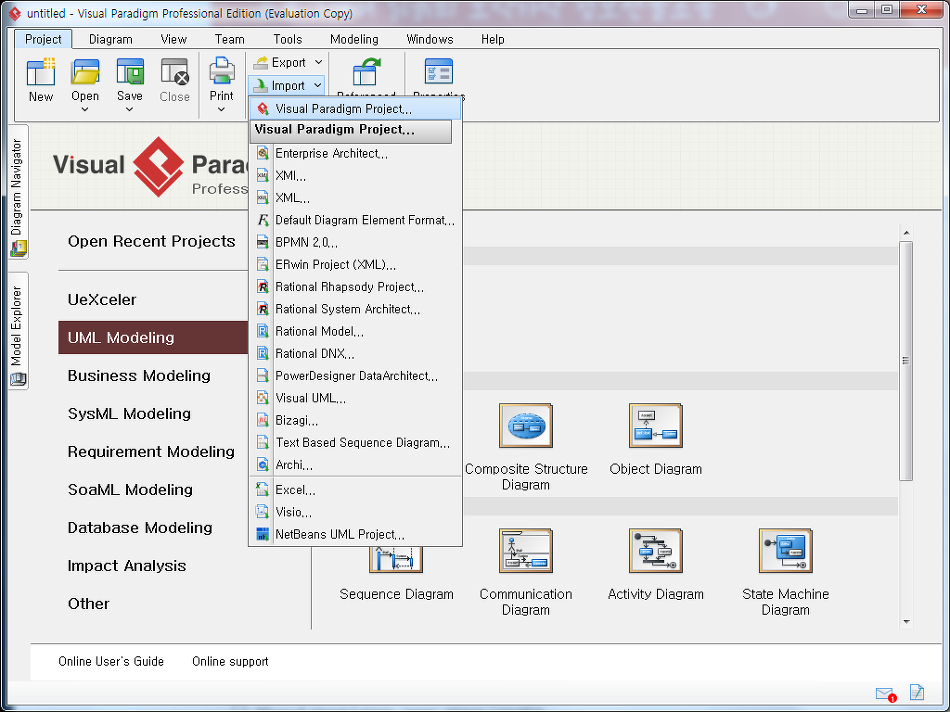

VISIO 라는 프로그램도 있다.
근데. 데이터를 확인해보니. 클래스 내용이 70%나 빠져있다.

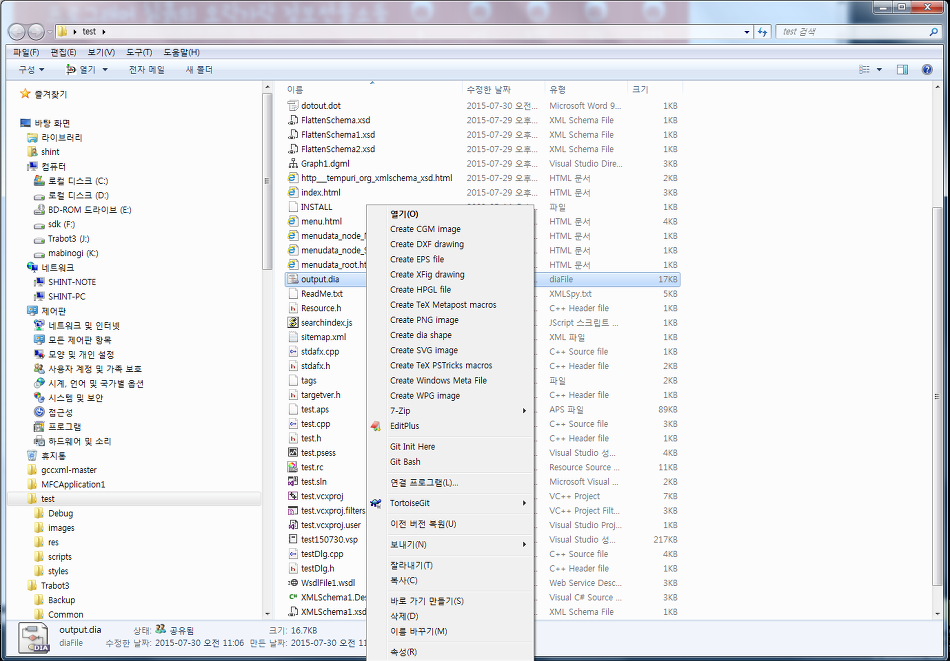

output.svg//
XSLT 를 사용해서 C++ 소스로 만들 수 도 있다.
